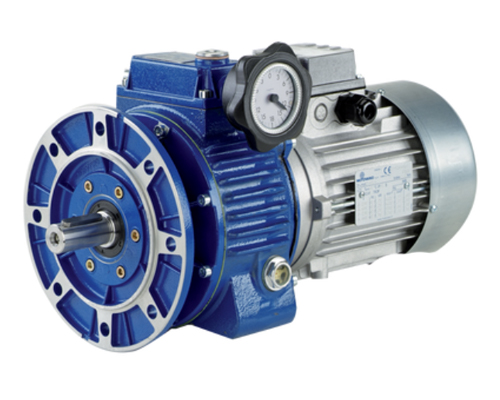

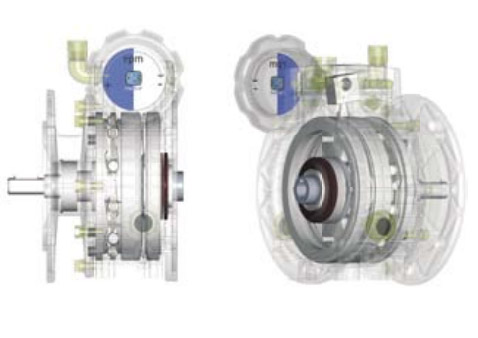

Nové planetové variátory z patentované série VARIO mají hliníkovou skříň ve třech dostupných velikostech (malá, střední a velká) pro motory PAM 63, 71 a 80.
Každý variátor VARIO je vybaven filtrem, olejoznakem a odvzdušňovací zátkou. Hodí se tak pro jakoukoliv montážní pozici. Kuželové kotouče jsou vyrobeny z tvrzené oceli, aby se zvýšila životnost. Variátor VARIO se může točit v obou směrech. Vstupní a výstupní hřídel se točí ve stejném směru. Pro jednodušší instalaci může být ruční ovladač připevněn na obou stranách řídící skříně.
Magnetická plnící zátka zajišťuje čistotu maziva a prodlužuje tak servisní intervaly. Práce v olejové lázni přináší vysokou efektivnost, nízký hluk, tlumí vibrace. Standardní provedení je včetně motorové příruby B5. Je možné i provedení s montážními patkami. Vstupní příruba je integrovanou součástí skříně variátoru VARIO, což zabraňuje únikům oleje. Skříň a příruby jsou leštěny a následně natírány, aby se odstranil porézní povrch hliníku a variátor VARIO byl chráněn proti oxidaci.
Pravidla provozu

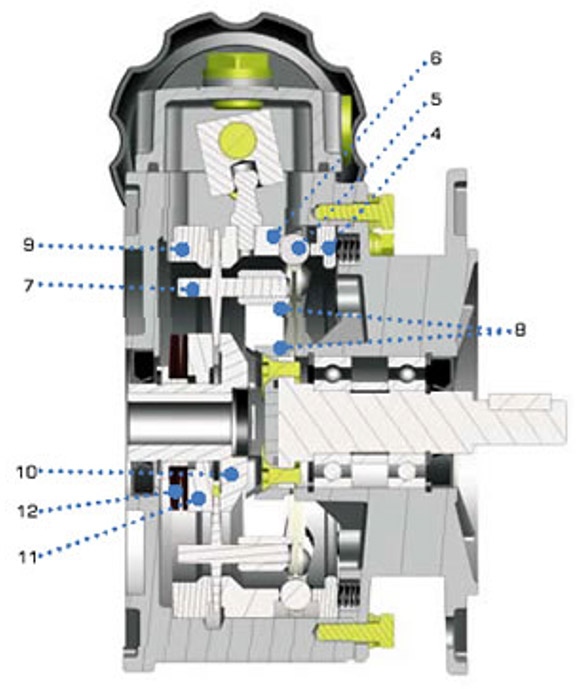

Variátory VARIO jsou založeny na přenosu pohybu planetovým soukolím při různých převodových poměrech. Motor otáčí vnitřním solárním kroužkem (pozice 10), navlečeným na motorovou hřídel (pozice 11). Tlakem na podložku (pozice 12) přenáší rotaci na satelitní kuželové disky (pozice 7). Tyto satelity jsou v kontaktu s vnějším pevným kolem (pozice 9) a externím mobilním kolem (pozice 6) a přenášejí otáčení na planetový unášeč (pozice B) (integrovaný na výstupní hřídel), ke kterému jsou připojeny přes kluzné ložisko na planetové kolo.
Otočením kontrolního spínače, mobilní kroužek (pozice 6) otáčí a pohání axiální posun, tento pohyb je způsoben kuličkovými ložisky (pozice 5) na opačné straně orbitálních kol (pozice 4 a 5 ). Tento prokluzový pohyb pohání kuželové strany satelitů, které se hýbou radiálně uvnitř (pozice 10 a 11) solárních kroužků, což překoná reakci pružiny (pozice 12), variaci kontaktní pozice.
Variátory PUJOL - řada V
Variátory PUJOL - řada V
Variátory s planetovými disky, které se připojují přímo k přírubovým motorům podle IEC-DIN 42677.
- Maximální výstupní kroutící moment od 1,7 do 12 Nm.
- Převodové poměry od 1,4/1 do 8,23/1.
VLASTNOSTI VARIÁTORŮ ŘADY "V"
Variátory série "V" jsou planetové mechanismy, které přenášejí výkon třením. Rychlost je měněna radiálním pohybem planetových disků. Maximální rychlosti se dosáhne když jsou hřídele disků a hřídel variátoru nejblíže. Minimální rychlosti se naopak dosáhne, když jsou hřídele disků a hřídel variátoru nejdále.
- Variace rychlosti je 6/1 (typy 03 a 04) a 5/1 (typy 02, 05, 06, 07 a 08).
- Variace je vždy tichá a bez vibrací s vysokou účinností.
- Regulace je jemná pomocí 0,5 otáčky/ min. Vybraná výstupní rychlosti nekolísá, ani když se zvýší zátěž.
- Maximální povolený počet operací (start-stop) bude záviset od typu aplikace. Obecně je limit stanoven na 10 operací za min.
- Směr otáčení výstupní hřídele může být jak vlevo tak vpravo.
- Teplota variátoru při je v normálních podmínkách 40 °C. V plném zatížení může dosáhnout 75 °C.
- Vakuový ohřev je pouze o pár stupňů nižší.
MONTÁŽNÍ POZICE:

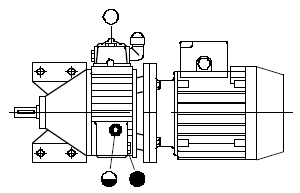

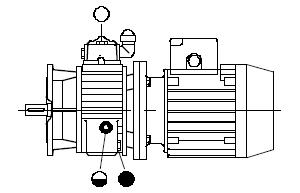

pozice B3
pozice B5

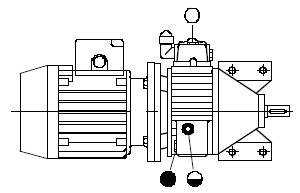

pozice B6

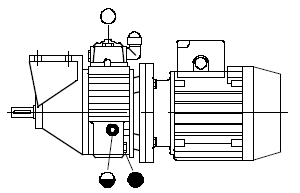

pozice B7

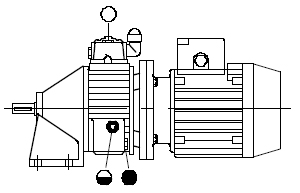

pozice B8
pozice V1
pozice V3
pozice V5
pozice V6
Variátory VAR-SPE řady K2-K4-K5
Variátory s integrovaným regulátorem kroutícího
momentu / rychlosti
- 0,37-4 kW
- široký rozsah rychlostí, 50-1500 ot./min.
- nastavitelná kontrola kroutícího momentu
- k dispozici ve verzích splňujících normu Atex
- vysoký startovací kroutící moment
variátory K2-K4-K5
Variátory VAR-SPE řady 15 - 17B
Hydrostatické variátory rychlosti
- 4-22 kW
- vysoká účinnost v aplikacích s velkým zatížením
- ideální pro agresivní prostředí
- k dispozici ve verzích splňujících normu Atex
- vysoký startovací kroutící moment
variátory 15 -17B
Variátory VAR-SPE řady PI02 - PI04 - PI05 - MI02
Pro variabilní výtlaková čerpadla:
- výtlak: 3.85 - 5.54 - 15.24 - 19.91 cm3/ot.
- široký rozsah ovládání průtoku - manuální i dálkově ovládané
- k dispozici ve verzích splňujících normu Atex
variátory PI02 - PI04 - PI05 - MI02
Pro hydromotory:
- výtlak: 3.85 - 5.54 - 15.24 - 19.91 cm3/ot.
- k dispozici ve verzích splňujících normu Atex
Technická data - řada PI02 (EN) Technická data - řada PI04 (EN) Technická data - řada PI05 (EN) Technická data - řada M02 (EN) Technická data - řada M04 (EN)

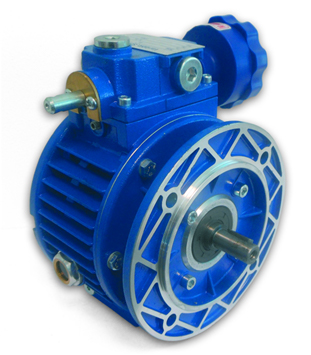

Variátory MOTOVARIO S-TXF
Motovariators MOTOVARIO S-TXF
Charakteristic
With great reliability developed over 45 years of service, the VAR series motovariator is a valid alternative to electronic drives and is easy to use and maintain.
The S type in cast iron includes a wide range of models with flange, feet, or in compact version and is available in seven sizes from 003 to 100, with input shaft or in motorized version. The SD version with differential can also be used in applications with speeds close to 0.
The low-cost, light weight TXF versions in aluminium are available in sizes 002, 005 and 010.
Certifications Available: ATEX 2GD/3GD
Warranty: Two years from date of delivery.
Motovariators S
- Sizes: 003-005-010-020-030-050-100
- Power up to 9,2 kW
- Cases in G200 grey cast iron
- Shafts: case hardened and tempered 20MnCr5 steel (UNI8550)
- Internal components: 100Cr6 heat-treated steel
- Output speed with 4 pole motors: 190 ÷ 1000, or 0 ÷ 1000 with differenzial
- Output speed with 2 pole motors: 380 ÷ 2000, or 0 ÷ 2000 with differenzial
- Output speed with 6 pole motors: 122 ÷ 660, or 0 ÷ 660 with differenzial
- Torque value max 144 Nm
- Silent, vibration-free running
- High efficiency
- Bidirectional rotation
- Control handwhel positionable on either side
- Slipping speed to max load at 5%
- Regulation sensibility: 0,5 rpm
- Painted with RAL 5010 blue epoxy-polyester powder
Motovariators TXF
- Sizes: 002-005-010
- Power up to 2,2 kW
- Cases in die-cast aluminium alloy
- Shafts: case hardened and tempered 20MnCr5 steel (UNI8550)
- Internal components: 100Cr6 heat-treated steel
- Output speed with 4 pole motors: 170 ÷ 1000
- Output speed with 2 pole motors: 340 ÷ 2000
- Output speed with 6 pole motors: 109 ÷ 643
- Torque value max 12 Nm
- Silent, vibration-free running
- High efficiency
- Bidirectional rotation
- Control handwhel positionable on either side
- Slipping speed to max load at 5%
- Regulation sensibility: 0,5 rpm
- Painted with RAL 5010 blue epoxy-polyester powder

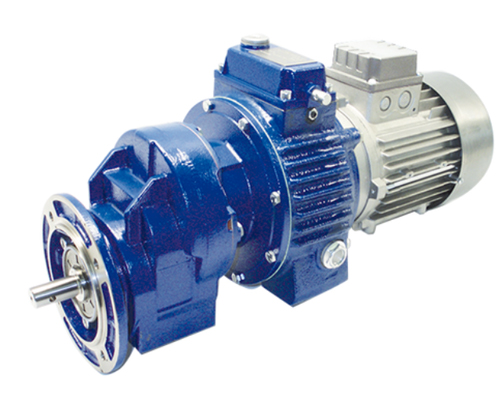

Variátory MOTOVARIO gear reducers VH-VHA
Motovariator-gear reducers MOTOVARIO VH-VHA
Charakteristic
With great reliability developed over 45 years of service, the VAR series motovariator-gear reducer is a viable alternative to electronic drives and is easy to use and maintain.
The VH version in cast iron with compact design is available with variators from size 003 to 100 combined with helical gearmotors in cast iron from size 030 to 125.
The VHA version in aluminum with compact design is available with variators from size 002 to 010 combined with helical gearmotors in cast iron from size A30 to A60.
Certifications Available: ATEX 2GD/3GD
Warranty: Two years from date of delivery.
Motovariators VH
- Compact version
- Variator sizes: 003-005-010-020-030-050-100 combined with helical gear reducer: 030-040-050-060-080-100-125
- Power up to 9,2 kW
- Cases in G200 grey cast iron for high strength and optimized with FEM analysis
- Torque value max 5.000 Nm
- Painted with RAL 5010 blue epoxy-polyester powder
Motovariators VHA
- Compact version
- Variator sizes: 002-005-010 combined with helical gear reducer: A30-A40-A50-A60
- Power up to 2,2 kW
- Cases in die-cast aluminium alloy
- Torque value max 480 Nm
- Painted with RAL 5010 blue epoxy-polyester powder

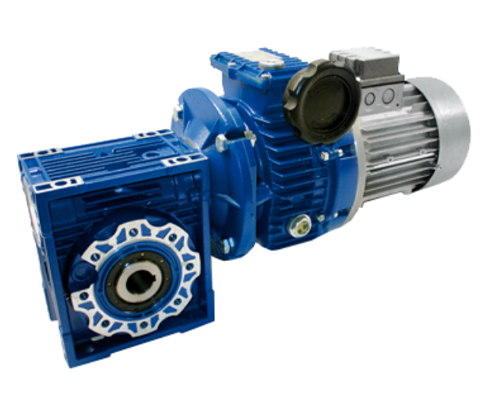

Variátory MOTOVARIO - worm gear reducer - S+NMRV-TXF+NMRV
Motovariator + worm gear reducer MOTOVARIO S+NMRV-TXF+NMRV
Charakteristic
With great reliability developed over 45 years of service, the VAR series motovariator-gear reducer is a viable alternative to electronic drives and is easy to use and maintain.
They are available with variators in cast iron from size 003 to 100 combined with NMRV worm gear reducers from size 030 to 150, in aluminium in sizes 002, 005 and 010 combined with NMRV worm gear reducers from size 030 to 130.
Warranty: Two years from date of delivery.
Motovariators S+NMRV
- S combined with worm gear reducer: 030-040-050-063-075-090-105-110-130-150
- Power up to 9,2 kW
- Cases in G200 grey cast iron for high strength and optimized with FEM analysis
- Torque value max 2.670 Nm
- Painted with RAL 5010 blue epoxy-polyester powder
Motovariators TXF+NMRV
- TXF combined with worm gear reducer: 030-040-050-063-075-090-105-110-130
- Power up to 2,2 kW
- Cases in die-cast aluminium alloy
- Torque value max 1.100 Nm
- Painted with RAL 5010 blue epoxy-polyester powder
Variátory TRAMEC
Série UDL
Charakteristics

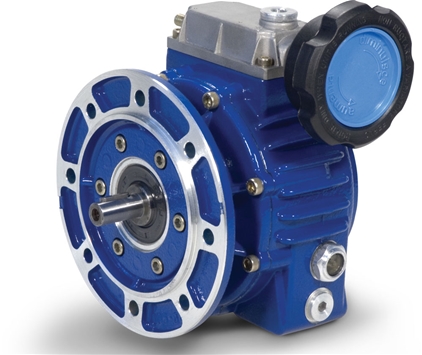

The present range of Tramec speed reducers has been completed by the new UDL Series available in 3 sizes: 002,005 and 010.
The alluminium housing benefits weight reduction for more convenient applications and transportation.
The simple design allows both foot or flange mounting to standard unit, reducing stocking levels and allowing quick delivery.
The closed input flange is an integral part of the variator casing for easy installation and prevents possibility of oil leaks.
SERIES UDL
IEC B5 motor connections available as standard.
The magnetic breather plug maintains a clean lubricant and extends maintenance intervals.
The oil bath operation provides high efficiency for noiseless and vibration free running.
The unit can operate in both directions, input and output shafts rotate in the same direction.
Série N
Vlastnosti
Současnou řadu variátorů Tramec doplnila nová řada UDL dostupná ve 3 velikostech: 002 005 a 010.
Hliníkové pouzdro přináší snížení hmotnosti pro pohodlnější použití a přepravu.
Jednoduchý design umožňuje připevnění patky nebo příruby ke standardní jednotce, což snižuje úroveň skladování a umožňuje rychlé dodání.
Uzavřená vstupní příruba je nedílnou součástí skříně variátoru pro snadnou instalaci a zabraňuje možnosti úniku oleje.
Série N
Magnetická odvzdušňovací zátka udržuje čisté mazivo a prodlužuje intervaly údržby.
Provoz v olejové lázni poskytuje vysokou účinnost pro bezhlučný provoz bez chvění.
Jednotka může pracovat v obou směrech, vstupní a výstupní hřídele se otáčejí stejným směrem.
Variační rozsah 1-6.
Dvojitý prodloužený hnací hřídel umožňuje snadnou instalaci z obou stran.
